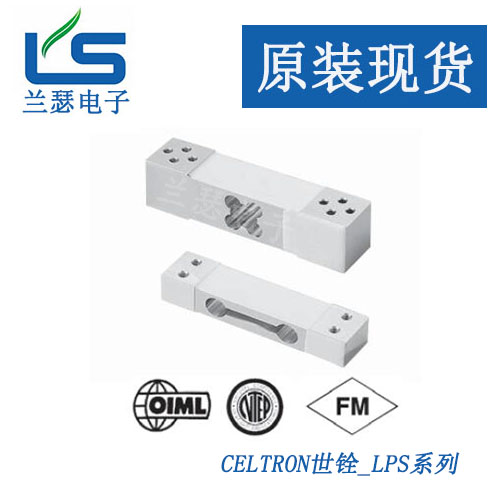

荷重傳感器

荷重傳感器是通過檢驗受力載體所受的載荷來完成對物體受力的測量的傳感器裝置。荷重傳感器能將從載體傳來的壓力轉化成

相應的電信號，從而達到測量的目的。

荷重傳感器分類

荷重傳感器按原理的不同分為：

1、軸銷式荷重傳感器

2、壓力式荷重傳感器

3、橋式荷重傳感器

4、滑輪式荷重傳感器

5、軸承座式荷重傳感器

6、拉力式荷重傳感器

其中橋式荷重傳感器采用軸銷外形雙剪切梁結構，具有抗偏載、抗扭曲、精度高等特點，是測量軸承、滑輪等構件的徑向載荷

或鋼絲繩張力的專用傳感器，它可以代替滑輪銷軸安裝在結構中作徑向力測量。既能起到替代原有軸的功能，又起到稱重測力

傳感器的作用，從而使整個稱重測力控制系統的機械部件大大簡化。

荷重傳感器的技術參數

  1、靈敏度：1.5mv/v±0.1[%]

　2、非線性與重復性：±0.02~±0.05[%]F·s

　3、幡度：±0.05[%]F·S/3min

　4、零點平衡：±1[%]F·S

　5、零點與額定輸出溫度系數：±0.03[%]F·S/℃

　6、輸入阻抗：700±10Ω

　7、輸出阻抗：700±10Ω

　8、絕緣電阻：≥50MΩ

　9、工作電壓：DC10V~15V

　10、補償范圍：-10℃~+50℃

　11、允許溫度范圍：-20℃~+50℃

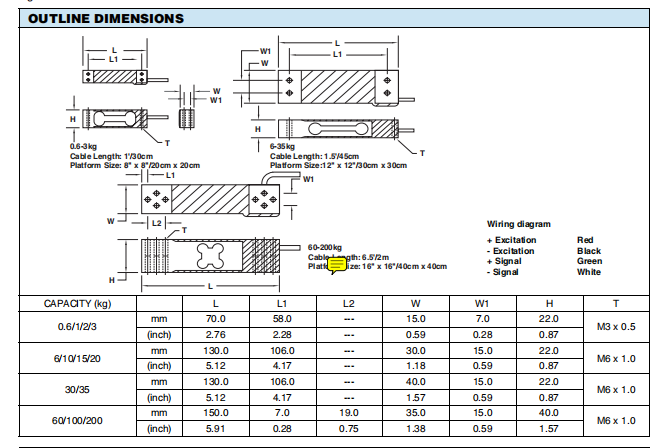

Notes

(1) Capacities 3-30kg

(2) Capacities 6-35kg

(3) 1mV/V for 1kg and below

All Specifications subject to change without notice.

由于不同的受力方式具有不同的工作條件和技術要求，因此就有不同的荷重傳感器安裝方法和規定，下面為大家介紹一種荷重

傳感器安裝方法。

壓式拉式荷重傳感器安裝：

這種形式的傳感器有二種不同的安裝形式。

1、為滾珠式底座傳感器的安裝形式，安裝時將它放置在帶有凹形缺口的底板上。

其優點是：當秤體或其它設備因溫度影響而伸縮，使其偏離受力中心線時，可作水平方向的位移定位，其位移量在±5mm以內。

因此可在任何情況下使稱重傳感器接受垂直力，保證稱量準確度。

2、為固定式底座傳感器的安裝形式，安裝時將傳感器放置在三顆固定檔柱內。因此要求使用在溫度變化范圍不大的場合。

（注：如果您對于荷重傳感器圖片或者工作原理不熟悉，可以搜索廣州蘭瑟，蘭瑟電子1部楊先生為你解憂）
